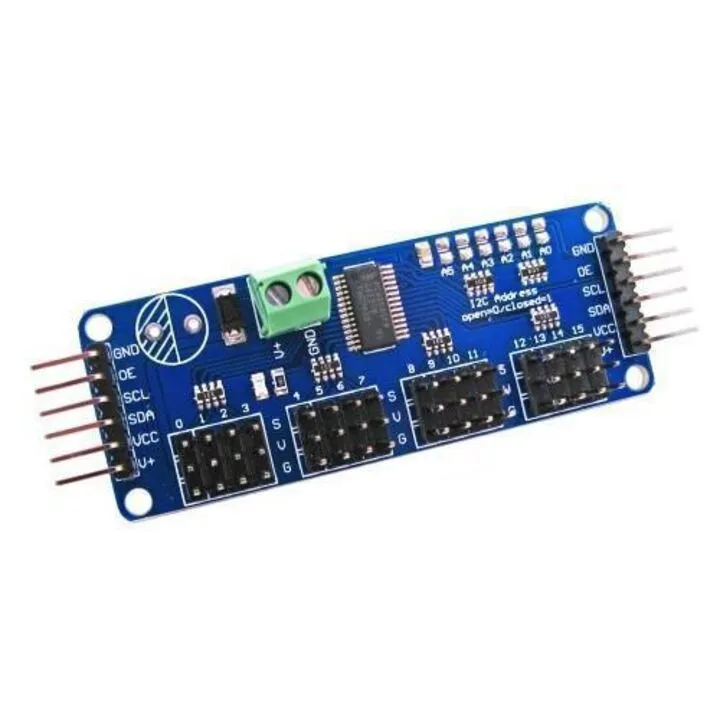

Сервоконтролер 16-канальний 12-бітний PCA9685 для Arduino, SviLand

Сервоконтролер 16-канальний 12-бітний PCA9685 для Arduino, SviLand

Компактний модуль управління сервоприводами: 16 каналів з 12-бітною роздільністю та можливістю підключення по I2C до контролера Arduino. Підходить для проектів робототехніки та моделей, де потрібно багато керованих каналів; підтримує живлення логіки 3.3/5 В та частоту ШІМ 40–1000 Гц. Розмір плати 6.7×2.5 см.

Чим зручний у повсякденному використанні

Дозволяє керувати великою кількістю сервоприводів через єдину шину I2C, знижуючи навантаження на основний контролер. Модуль зручний для розширення проєктів: додати кілька плат можливо за адресуванням шини, а окреме живлення серв приводів зменшує ризик перешкод у логіці.

Що означають характеристики на практиці

16 каналів — кожен канал окремо формує ШІМ для сервопривода; 12-бітна роздільність дає до 4096 кроків на один період, що дозволяє точніше позиціювати серво відносно меншої кількості кроків. Частота ШІМ 40–1000 Гц дає можливість підлаштуватися під тип сервопривода або іншу навантажену периферію. Підтримка I2C спрощує підключення до Arduino.

Конструкція та особливості

Плата із стандартним набором контактів для живлення та шин I2C, фізичні розміри 6.7×2.5 см. Є два входи живлення (для логіки та для сервоприводів) — це дозволяє відокремити харчування серв і логіки. Механічно — друкована плата з роз’ємами для підключення серв і контактами адресації для множинних модулів.

Для яких задач підходить

Керування сервами в робототехнічних моделях, мультисервові механізми (кишки, маніпулятори), освітні та DIY-проєкти на Arduino, розширення кількості каналів керування без додаткових портів мікроконтролера.

Що корисно перевірити перед покупкою

• Сумісність напруги живлення сервоприводів з виходами плати та можливість окремого живлення.
• Наявність потрібної кількості I2C-адрес або способів адресації для кількох модулів у проєкті.
• Фізичні розміри плати та місце для підключення проводів у корпусі пристрою.
• Параметри струму серв: модуль не містить вбудованого сильного джерела струму для великої кількості великих серв.

Характеристики

• Канали: 16
• Роздільність: 12 біт
• Частота ШІМ: 40–1000 Гц
• Живлення логіки: 3.3 В або 5 В
• Живлення сервоприводів: до 6 В на виходах (вказано в описі)
• Множинне підключення: до 62 пристроїв на шині, сумарно до 992 сервоприводів (за даними виробника)
• Розмір плати: 6.7 × 2.5 см
