BMS контролер 4S 40A плата заряду захисту 4x Li-ion 18650 з балансиром

BMS контролер 4S 40А плата заряду захисту 4x Li-ion 18650 з балансиром

Плата BMS 4S 40A — модуль для керування зарядом, балансуванням і захистом збірки з чотирьох Li-ion 18650. Підходить для саморобних батарейних блоків, зарядно-розрядних схем і невеликих проєктів. Основні переваги: вбудований балансир і захист від перевищення струмів та перезаряду. Максимальний тривалий струм 40 А, пиковий до 80 А, номінальна напруга 16.8–18.1 В.

Чим зручний у повсякденному використанні

Компактна плата займає небагато місця в корпусі і дозволяє організувати захист та балансування без додаткових модулів. Підійде для збірок акумуляторів у саморобних інструментах, ліхтарях і невеликих портативних батареях, де важливі контроль напруги й обмеження струму.

Що означають характеристики на практиці

Номінальна напруга 16.8–18.1 В вказує на зв’язок з чотирма послідовно з’єднаними елементами 18650. Тривалий струм 40 А — орієнтир для безперервного навантаження; пік до 80 А — короткочасний імпульсний струм. Балансувальний ток 100 мА показує швидкість вирівнювання осередків під час заряду.

Конструкція та особливості

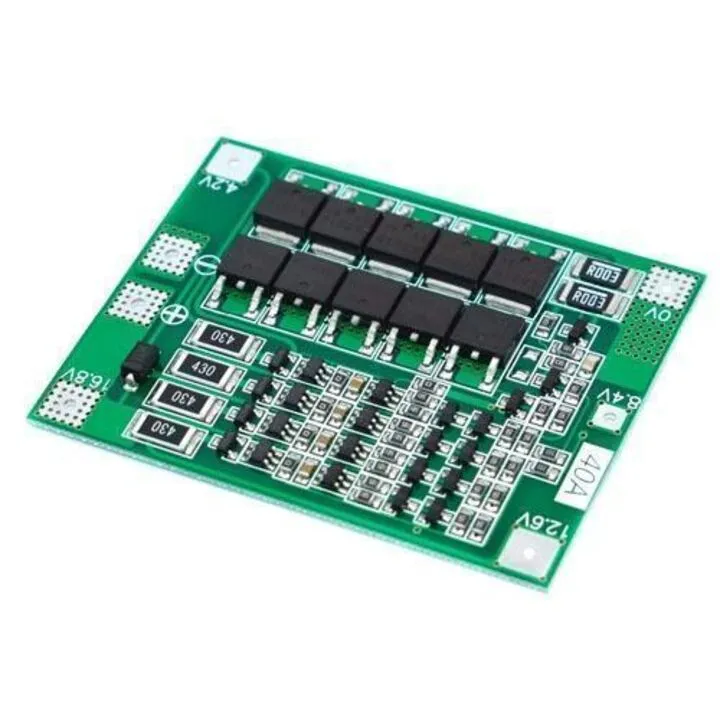

Плата має типову односторонню конфігурацію з контактними виводами для плюса, мінуса та балансувальних проводів чотирьох банок. На платі присутні елементи захисту від перезаряду, перерозряду, перевантаження по струму та короткого замикання; є виведені точки підключення для балансування. Розмір плати: 6 x 4.6 см.

Для яких задач підходить

Підходить для складання та відновлення невеликих акумуляторних блоків на базі 4 осередків 18650, прототипів і хобі-проєктів, де потрібен базовий захист і балансування. Не призначена як єдина складова для складних промислових батарейних систем без додаткової системи моніторингу.

Що корисно перевірити перед покупкою

• Сумісність з типом осередків — 18650 Li-ion та їх максимальна напруга.
• Необхідні контакти для підключення балансувальних проводів та полярність виходів.
• Параметри струму (тривалий 40 А, піковий 80 А) відповідно до вашого навантаження.
• Розміри плати та можливість кріплення у корпусі.

Характеристики

• Номінальна напруга: 16.8-18.1 В
• Максимальний тривалий струм розряду: 40 A
• Максимальний пиковий струм розряду: 80 A
• Максимальний тривалий струм заряду: 20 A
• Тип захисту: побаночний контроль (балансування)
• Захист від перезаряду: 4.2-4.3 ±0.05 В
• Захист від перерозряду: 2.3-2.7 ±0.05 В
• Захист по току: є
• Захист від КЗ: є
• Ток балансування: 100 мА
• Розмір плати: 6 x 4.6 см
