BMS контролер 5S 15А плата заряду/захисту для 5x Li‑ion 18650 18В–21В SviLand

Назва товару (вказуй саме назву товару)

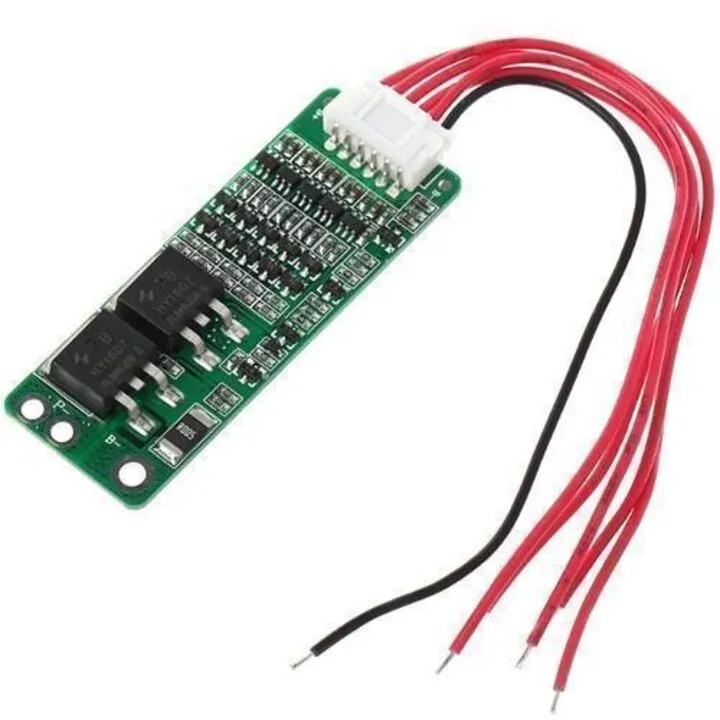

BMS контролер SXT-6022-5S — компактна плата для керування зарядом і розрядом збірок з п’яти Li‑ion 18650 елементів. Підходить для самостійної збірки акумуляторів та живлення пристроїв на 18–21 В. Ключові особливості: функція балансування, захист від перезаряду/перерозряду і максимально допустимий струм розряду 15 А для електротранспорту та переносних пристроїв.

Чим зручний у повсякденному використанні

Плата дозволяє організувати базовий захист батарейної збірки без складного монтажу: контролює напруги окремих комірок, обрізає заряд і розряд при досягненні заданих порогів і виконує балансування, що допомагає вирівняти напруги елементів у зборці.

Що означають характеристики на практиці

Номінальна напруга 21 В відповідає 5 послідовно з’єднаних 3.6–3.7 В елементів; межі відсічення заряду 4.18–4.22 В і перерозряду 2.75–2.85 В вказують, при яких напругах плата відключить відповідні ланцюги. Максимальний тривалий струм розряду 15 А визначає, яку навантажувальну силу плата може пропускати без перевантаження при правильному монтажі.

Конструкція та особливості

Плата у форматі друкованої плати розміром 6 x 2.2 см містить розводку під 5S з контактними виводами для підключення комірок, входу/виходу живлення та ліній балансування. У описі зазначено, що тип захисту — повнофункціональний контролер з балансуванням; на платі передбачені точки підключення для підключення акумуляторної збірки.

Для яких задач підходить

Підходить для саморобних батарейних блоків, живлення малих електропристроїв, електровелосипедів або скутерів початкового рівня та інших проєктів із 5 послідовними Li‑ion елементами 18650. Використовується в аматорських та навчальних збірках, де потрібен базовий захист і балансування.

Що корисно перевірити перед покупкою

• Переконайтесь, що ваша збірка дійсно з 5 послідовних елементів 18650 та сумісна з номінальною напругою 21 В.
• Перевірте, що потрібний вам максимальний струм навантаження не перевищує 15 А плати.
• Оцініть місце монтажу: габарити плати 6 x 2.2 см повинні підходити для вашого корпусу.
• Заздалегідь підготуйте правильне підключення балансувальних проводів та полярності, щоб уникнути помилок при інсталяції.

Характеристики

• Номінальна напруга: 21 В
• Максимальний тривалий струм розряду: 15 А
• Тип захисту: повнофункціональний контролер з балансуванням
• Захист від перезаряду: відсічення 4.18–4.22 В (відключення зарядки 4.05–4.15 В вказано як межа)
• Захист від перерозряду: 2.75–2.85 В
• Захист по струму: присутній
• Напруга на виході при підключенні: 21 → 14 В (перехідні режими)
• Балансування: відсутнє/вбудоване (вказано, що балансування присутнє)
• Розмір плати: 6 x 2.2 см
