Генератор ШІМ сигналу ЖК 1 Гц-150 кГц 3.3-30 В XY-LPWM SviLand
- Виробник: SL LUMAX LIMITED
- Модель: 7000002753
- Артикул: 159769
- доставимо на
Генератор ШІМ сигналу XY-LPWM — компактний модуль для формування сигналів з наперед заданою частотою та шпаруватістю. Він стане зручним у радіоаматорських та навчальних проектах, коли потрібен стабільний діапазон налаштувань і читабельний ЖК-дисплей. Основні особливості: налаштування частоти 1 Гц–150 кГц та шпаруватості 0–100%.
Чим зручний у повсякденному використанні
Швидко виставляйте параметри на екрані та використовуйте пристрій як джерело сигналу для перевірок і підключень у навчальних стендах. Діапазон керування широкий: від низьких до високих частот, а шпаруватість регулюється у межах 0–100%. Це зручно, коли потрібна гнучкість без складних налаштувань.
Що означають характеристики на практиці
Частота 1 Гц–150 кГц потрібна для дослідження поведінки схем на різних швидкостях керуючого сигналу. Шпаруватість 0–100% дає можливість змінювати співвідношення часу «включено/вимкнено» у PWM. Точність 2% допомагає прогнозувати результат під час налаштування дослідних режимів.

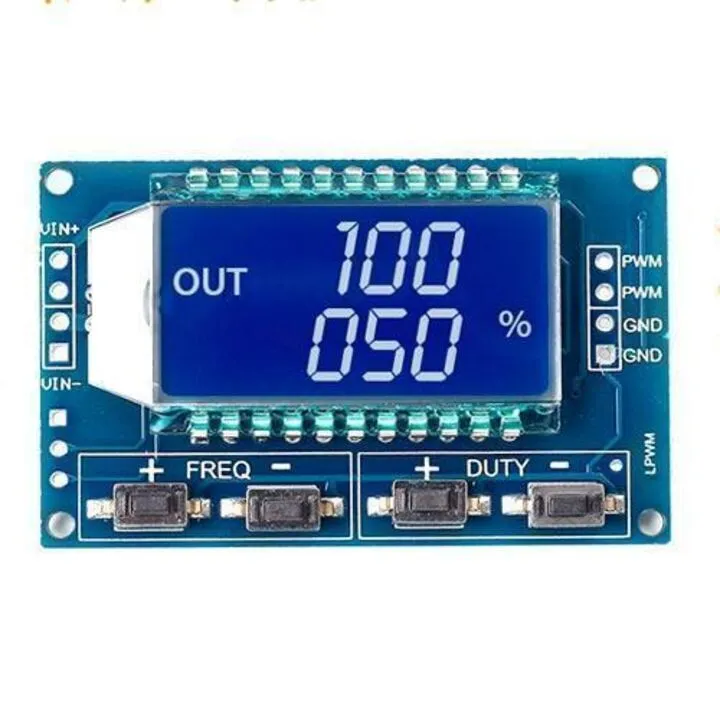

Конструкція та особливості
На корпусі встановлений РК-дисплей для відображення параметрів вхідного стану та режимів роботи. Є налаштування частоти та шпаруватості, а також підтримується керування за допомогою TTL-інтерфейсу. Живлення подається від 3.3–30 В (амплітудне вхідне керування), а розміри складають 5.2 × 3.2 × 1 см.
Для яких задач підходить
Для формування ШІМ сигналів під час тестування керуючих плат, макетів і навчальних стендів. Для дослідження роботи схем керування на різних частотах (1 Гц–150 кГц) та зі змінною шпаруватістю (0–100%). Також підходить як зручне джерело сигналу для радіоаматорських експериментів, де важливі гнучкі налаштування без зовнішнього генератора.
Що корисно перевірити перед покупкою
- Чи відповідає вашим задачам діапазон частоти 1 Гц–150 кГц і потреба у регулюванні шпаруватості 0–100%.
- Який тип керування вам потрібен: вручну за місцем або керування через TTL-інтерфейс.
- Чи буде зручно використовувати напругу/амплітуду 3.3–30 В у вашій схемі живлення та керування.
- Габарити 5.2 × 3.2 × 1 см — чи поміститься модуль у ваш корпус або макет.
Характеристики
- Тип: генератор ШІМ-сигналу
- Діапазон частоти: 1 Гц–150 кГц
- Точність: 2%
- Шпаруватість: 0–100%
- Керування/вхідне живлення: 3.3–30 В (амплітуда вхідного сигналу)
- Вхідний струм: 5–30 мА
- Керування: можливість роботи з TTL-інтерфейсом
- Розмір: 5.2 × 3.2 × 1 см
- Дисплей: ЖК-екран з відображенням встановлених параметрів і стану роботи
