Контролер таймер для точкової зарядки 100А з дисплеєм, NY-D01

Контролер таймер для точкового зварювання 100А з дисплеєм NY-D01

Контролер таймер для точкової зарядки з дисплеєм NY-D01 призначений для керування імпульсами струму під час точкових робіт із акумуляторними елементами. Підходить для радіоаматорських та лабораторних задач, де важлива повторюваність режиму. Ключові особливості: регулювання тривалості імпульсу та сили струму, індикатор режимів, самозатисні контактори для підключень.

Чим зручний у повсякденному використанні

Зручний, коли потрібно швидко виставити потрібний імпульсний режим за шкалами на індикаторі та виконати серію однакових підключень. Формат з індикацією часу імпульсу та сили струму допомагає зменшити кількість “вгадувань” під час налаштування. Компактні габарити 8 × 6 см полегшують встановлення в робочу зону.

Що означають характеристики на практиці

Діапазон струму 100 А–800 Вт використовується як робоча зона для імпульсного керування (зверніть увагу: у паспорті зазначено “100 А – 800 В”, а не конкретну потужність). Тривалість імпульсу задається в діапазоні 1–50 (затримка з уточненням “0.02 с”), що корисно для повторюваності точкових проходів. Частина керування відображається індикатором, щоб простіше контролювати поточні параметри.

Конструкція та особливості

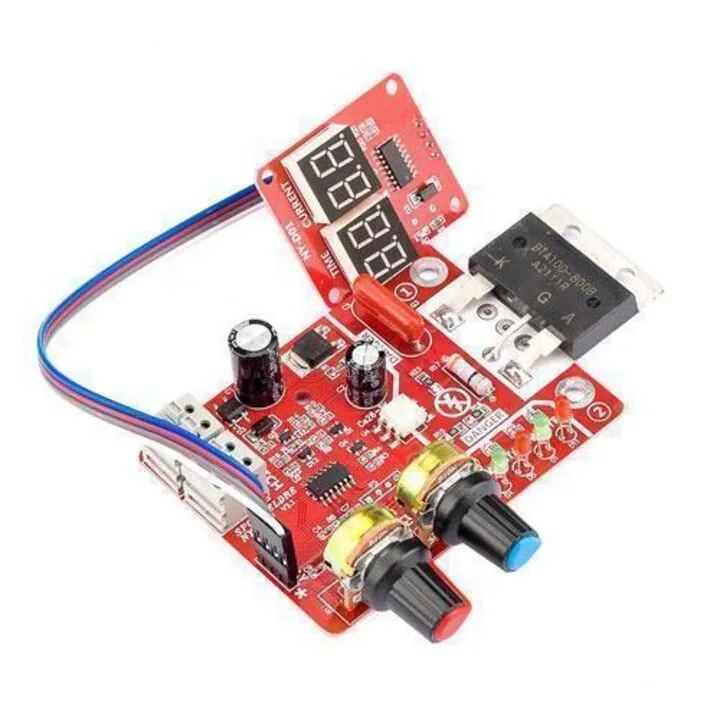

Пристрій виконаний у компактному корпусі, розміри платини: 8 × 6 см. Є дисплей/індикатор для відображення часу імпульсу (1–50, крок/уточнення 0.02 с) та сили струму (30–99%). Передбачені два типи індикації: час імпульсу і рівень сили струму. Підключення виконуються через самозатисні конектори, що спрощує монтаж проводів.

Для яких задач підходить

Для керування імпульсами при точкових роботах з елементами акумулятора формату 18650 та для навчальних/лабораторних експериментів, де потрібен таймер і зрозумілі показники налаштувань. Також може бути корисним для тестових стендів, де важливо відтворювати інтервали імпульсу та відповідний рівень сили струму.

Що корисно перевірити перед покупкою

• Збіг вашого сценарію з заявленими параметрами: робоча зона керування часом імпульсу 1–50 та відображення сили струму 30–99%.
• Наявність правильного живлення: вказано діапазон АС 9–12 В.
• Формат підключення у вашій схемі: самозатисні конектори та необхідні типи проводів.
• Габарити місця встановлення: 8 × 6 см.

Характеристики

• Модель: 7000001173, NY-D01
• Тип: контролер таймер для точкової зарядки
• Мікроконтролер: STM8
• Діапазон регулювання сили імпульсу: 30–99%
• Діапазон тривалості імпульсу: 1–50 (уточнення: 0.02 с)
• Комплектність: плата контролера
• Живлення: АС 9–12 В
• Розмір плати: 8 × 6 см
• Вага: 70 г
• Індикація: час імпульсу та сила імпульсу
• Підключення: самозатисні конектори
