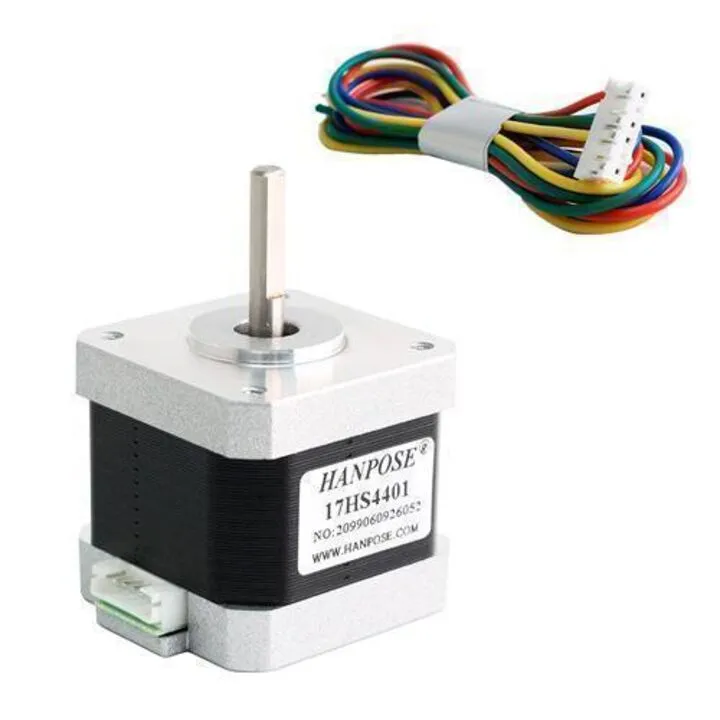

Кроковий двигун NEMA17 1.7A 17HS4401 для 3D-принтера SviLand

Кроковий двигун NEMA17 1.7A моделі 17HS4401 для 3D-принтерів та інших механізмів, де потрібне точне покрокове переміщення. Підходить для заміни вузлів у збірках на базі крокового приводу та для самостійних електромеханічних проєктів. Серед ключових параметрів: струм 1.7 A, крутний момент до 40 Н·см і кут кроку 1.8°.

Чим зручний у повсякденному використанні

Двигун створений для керування в режимі покрокового руху: це зручно, коли конструкції потрібна повторюваність переміщень та керування за сигналами контролера. Формат NEMA17 є поширеним для адекватного підбору вузлів і посадкових рішень у самозбірках. Додатково орієнтуйтеся на заявлені електричні параметри, щоб узгодити привід із драйвером.

Що означають характеристики на практиці

Кут кроку 1.8° визначає дискретність переміщення: менший кут зазвичай дає більш дрібний крок у механізмі. Номінальний струм 1.7 A важливий для налаштування драйвера та стабільної роботи. Крутний момент (у характеристиках вказано 40 Н·см для моменту утримання) використовують як орієнтир для підбору навантаження приводу.

Конструкція та особливості

Модель належить до стандарту NEMA17, має вал діаметром 5 мм і довжину вала 24 мм. Опорний розмір корпусу становить 42×42×40 мм, вага — 280 г. В характеристиках вказано 4 провода, ізоляція розрахована на роботу в електричних ланцюгах із напругою до 500 В змінної напруги на відповідний час випробування.

Для яких задач підходить

Підходить для крокових приводів у 3D-принтерах, де потрібне точне покрокове переміщення осей. Також може бути корисним у навчальних і тестових проєктах з електромеханіки, коли ви налаштовуєте керування кроковим двигуном та механічною передачею. Застосовуйте в конструкціях, де допустимі габарити 42×42×40 мм і вага 280 г.

Що корисно перевірити перед покупкою

• Сумісність за електричними параметрами: номінальний струм 1.7 A та робоча напруга, щоб правильно налаштувати драйвер.
• Механічні розміри та вал: корпус 42×42×40 мм, діаметр вала 5 мм, довжина 24 мм.
• Потребу в крутному моменті під ваше навантаження та передачу (в характеристиках є значення моменту, що утримує).
• Наявність 4 проводів та можливість підключення до вашого контролера/драйвера.

Характеристики

• Тип: кроковий двигун NEMA17
• Модель: 17HS4401
• Струм номінальний: 1.7 A
• Кут кроку: 1.8° ± 5%
• Сопротивление фази: 1.5 Ом ± 10%
• Індуктивність фази: 2.8 мГн ± 20%
• Момент утримання: 40 Н·см (4 кг·см)
• Крутний момент (стопорящий момент): 2.2 Н·см (0.22 кг·см)
• Інерція ротора: 54 г·см²
• Виводи мотора: 4 провода
• Діаметр вала: 5 мм
• Довжина вала: 24 мм
• Макс. підвищення температури: 80 °C
• Робоча температура експлуатації: -20…+50 °C
• Опір ізоляції: 100 МОм при 500 В постійного напруження
• Діелектрична міцність: 500 В змінної напруги протягом хвилини
• Розмір корпусу: 42 × 42 × 40 мм
• Вага: 280 г
