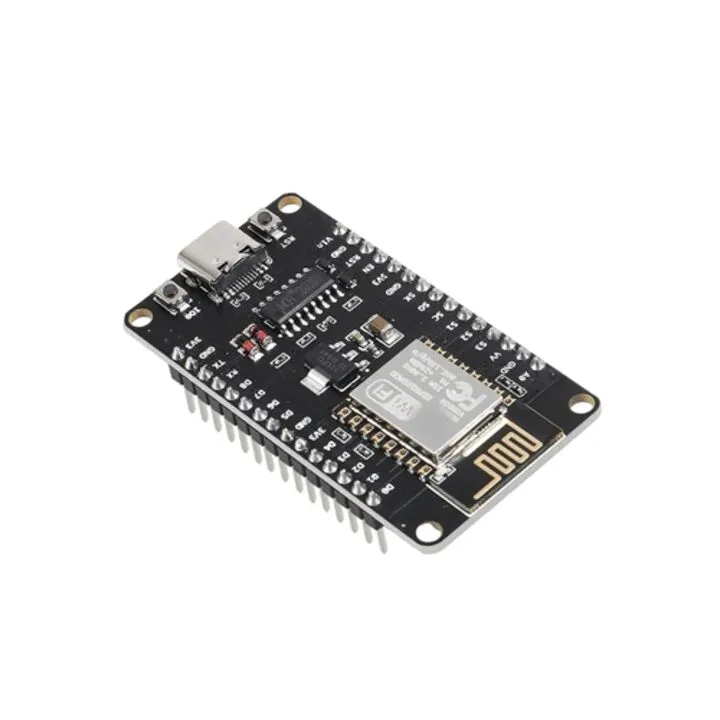

Плата LoLin v3 NodeMCU ESP8266 CH340C Wi-Fi, Lua

Плата LoLin v3 NodeMCU на базі Wi‑Fi мікроконтролера ESP8266 (модуль ESP‑12F) з підтримкою програмування в Arduino IDE та мовою Lua. Вона підійде для навчальних та домашніх проєктів із підключенням до Wi‑Fi, роботи з датчиками та керуванням через GPIO, UART і поширені інтерфейси.

Чим зручний у повсякденному використанні

Компактна плата для самостійної збірки: можна швидко підключити живлення, використати UART або GPIO та одразу переходити до прототипування. Наявність вбудованого Wi‑Fi та інтерфейсів спрощує створення керованих за мережею рішень. Формат зручно брати для експериментів і навчання.

Що означають характеристики на практиці

ESP8266 забезпечує Wi‑Fi підключення стандарту 802.11b/g/n і режими STA/ AP/ STA+AP. Система інтерфейсів включає UART, SPI, I2C та аналоговий вхід A0 для задач із датчиками. Швидкість послідовного обміну UART вказана як діапазон 110–460800 б/с, що важливо при налаштуванні зв’язку з модулями.

Конструкція та особливості

На платі передбачено виходи для керування та обміну сигналами: GPIO з виводами D0–D8 та TX/D9, RX, а також PWM на 4 пінaх. Аналоговий вхід A0 розрахований на діапазон 0–1 В (10-біт). Передбачено виведення для I2C (D1/SCL і D2/SDA), SPI та I2S для аудіопроєктів. Швидкодія пам’яті під програми: близько 50 КБ RAM та 4 МБ flash-пам’яті для файлів SPIFFS. Живлення 4.5–9 В через Type‑C або виводами (роз’єм Type‑C).

Для яких задач підходить

Для прототипів керування пристроями по Wi‑Fi, створення навчальних робіт з ESP8266 і Lua, а також проєктів, де потрібні підключення датчиків/модулів через UART, I2C або SPI. Плата корисна для сценаріїв із невеликими платами керування, інтерфейсами вводу/виводу та тестовими задачами зв’язку, коли потрібно легко міняти прошивку та сценарії роботи.

Що корисно перевірити перед покупкою

• Чи є у вашому проєкті потреба саме в ESP8266 та використанні Lua/середовища Arduino IDE.
• Які інтерфейси вам потрібні: UART, GPIO, I2C, SPI або I2S, і чи збігаються вони з модулями, які ви плануєте під’єднати.
• Під який діапазон живлення розрахований ваш комплект блоків живлення (4.5–9 В) та чи зручно підключення через Type‑C або виводи.
• Чи відповідає розмір плати 5.7 × 3.1 см вашому корпусу або майданчику для монтажу.

Характеристики

• Мікроконтролер: ESP8266 (модуль ESP‑12F)
• Wi‑Fi: 802.11b/g/n
• Режими Wi‑Fi: STA/AP/STA+AP
• Інтерфейси: UART, GPIO, PWM, SPI, I2C, I2S
• Аналоговий вхід: A0, 0–1 В, 10-біт
• Швидкість UART: 110–460800 б/с
• Пам’ять: ~50 КБ RAM; 4 МБ flash для SPIFFS (файлова система)
• Струм живлення: до 15 мА
• Живлення: 4.5–9 В (через Type‑C або виводи)
• Розмір плати: 5.7 × 3.1 см
• Вага: 10 г
