Модуль заряджання літієвих Li-ion батарей від MicroUSB TP4056 з захистом DW01 SviLand

Модуль заряджання літієвих Li-ion батарей для самостійного складання електроніки. Підключається до джерела живлення через роз’єм MicroUSB і використовує керування TP4056 та захисну схему DW01. Підходить для проєктів з акумуляторами 1S, коли потрібно компактне рішення для заряджання та базового захисту в контурі батареї.

Чим зручний у повсякденному використанні

Зручний для прототипів і готових компактних пристроїв, де важливо організувати заряд від MicroUSB та контролювати роботу акумулятора за параметрами, заданими модулем. Такий формат часто обирають для живлення невеликих електронних плат, ліхтарів, пристроїв з акумуляторами та експериментів у майстерні.

Що означають характеристики на практиці

Вхідний струм 1 А регулюється і це може бути корисно, коли потрібен заряд без надмірного навантаження на живлення USB. Порогове обмеження захисту по напрузі дає орієнтир для роботи на рівні 4.2 В. Струм розряду 2.5 В (вказано для порогового значення) допомагає розуміти, в яких межах модуль реагує на умови батареї.

Конструкція та особливості

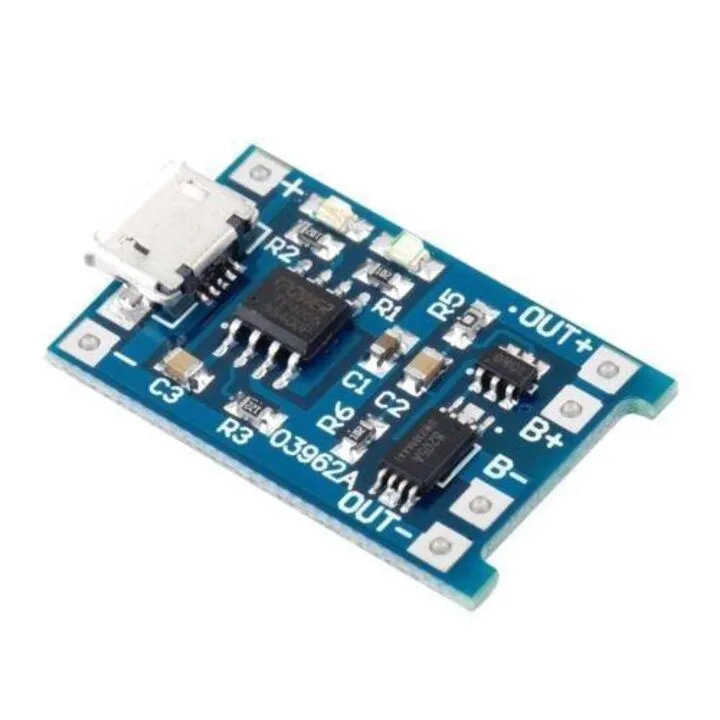

Плата побудована на мікросхемах TP4056 (зарядний контролер) і DW01, а силовий ключ виконаний на ML8205A. Формат призначений для вбудовування в корпус або проєктну плату. Вхід та підключення батареї виконуються через відповідні вузли під контур заряджання та захисту, а компактний розмір зручний для монтажу у невеликих пристроях.

Для яких задач підходить

Для живлення та заряджання акумулятора 1S Li-ion у DIY-проєктах, навчальних лабораторних роботах, макетах зарядних станцій на базі MicroUSB, а також для самостійного складання пристроїв, де потрібна зрозуміла плата керування зарядом.

Що корисно перевірити перед покупкою

• Чи ваш акумулятор відповідає формату 1S Li-ion і чи підходить заданий робочий діапазон по напрузі.
• Параметри вашого USB/зарядного адаптера: чи зможе він забезпечити вказаний вхідний струм 1 А.
• Місце для монтажу з урахуванням габаритів плати 2.6 × 1.7 см.
• Зручність підключення під ваш проєкт (дроти/контактні місця та розташування елементів).

Характеристики

• Модель: 7000003053
• Вхідна напруга: 4.5–5.5 В
• Зарядний струм: регулюваний, 1 А
• Захист по перезаряду: 4.2 В ±1%
• Захист по перерозряду: 2.5 В
• Захист по току розряду/КЗ: 3 А
• Додаткове (вказане) значення порогів: 1.7 см (розмір плати), 2.6 см
• Габарити плати: 2.6 × 1.7 см

Що важливо врахувати при використанні

• Використовуйте модуль лише за призначенням для заряджання акумуляторів Li-ion у складі вашого проєкту.
• Не розглядайте товар як заміну професійної консультації або повноцінного захисту для критичних систем.
