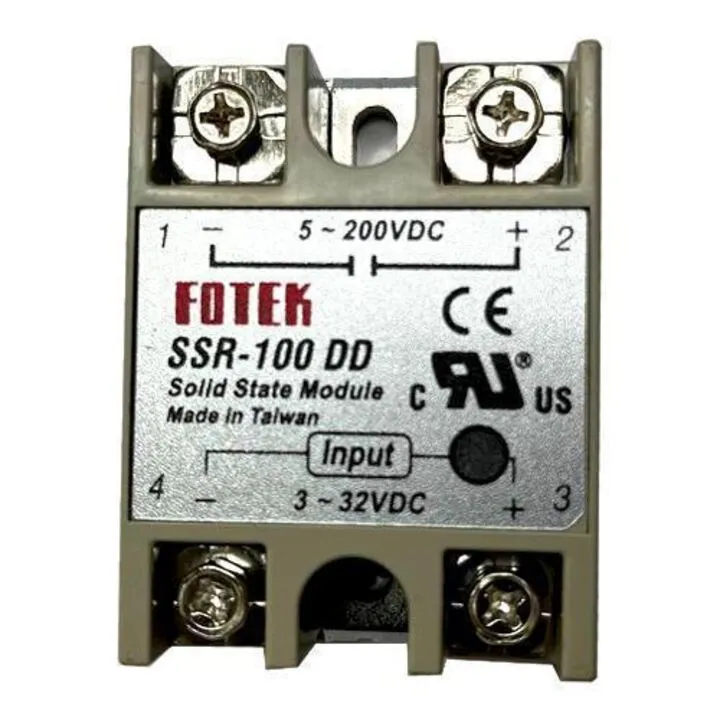

Твердотільне реле SSR-100DD, 100 A, DC-DC

Твердотільне реле SSR-100DD, 100 A, DC-DC

Твердотільне реле SSR-100DD — безконтактний силовий перемикач для керування постійним струмом у діапазоні 5–200 В. Підходить для заміни механічних реле в ланцюгах до 100 А; має низький пусковий струм спрацювання і компактні габарити. Призначене для електронних систем та силових модулів, де потрібне тихе перемикання.

Чим зручний у повсякденному використанні

Безконтактна конструкція мінімізує іскріння та механічний знос, працює без шуму. Компактні розміри (6.3 х 4.6 х 2.3 см) і вага ~100 г полегшують монтаж на плату чи в корпус. Відсутність рухомих контактів спрощує технічне обслуговування в порівнянні з електромеханічними реле.

Що означають характеристики на практиці

Робоча напруга 5–200 В вказує на діапазон постійної напруги, у якому реле може застосовуватися. Керована напруга від ~3 до ~32 В означає, який сигнал потрібен для вмикання. Мінімальний струм спрацювання (менше 5 мА) показує вимоги до джерела керування; максимальний струм 100 А — це межа по навантаженню, яку слід брати до уваги при підборі радіатора та запобіжників.

Конструкція та особливості

Пристрій — твердотільне (безконтактне) реле в пластиковому корпусі з контактними клемами для підключення навантаження та керування. Габарити та вага вказані для планування монтажу. У комплекті поставки модель має стандартний форм-фактор без додаткових кріплень або радіатора.

Для яких задач підходить

Керування постійними навантаженнями: освітлення, нагрівальні елементи, акумуляторні і силові модулі, електронні контролери. Підходить там, де потрібне безшумне та безконтактне перемикання DC-ланцюгів. Не призначене для прямої комутації асинхронних двигунів без додаткових схем.

Що корисно перевірити перед покупкою

• Чи знаходиться робоча напруга вашої системи в межах 5–200 В.
• Чи може джерело керування надати керовану напругу ~3–32 В і мінімальний струм спрацювання (<5 мА).
• Наявність достатнього запасу по струму і план охолодження: передбачте радіатор і, за потреби, вентилятор.
• Сумісність з типом навантаження — уникати прямої комутації індуктивних моторів без спеціальних схем.

Характеристики

• Тип: DC-DC
• Робоча напруга: 5 ~ 200 В (DC)
• Керована напруга: від ~3 до ~32 В
• Мінімальний струм спрацювання: менше 5 мА
• Максимальний струм: 100 А
• Габарити: 6.3 х 4.6 х 2.3 см
• Вага: ~100 г
