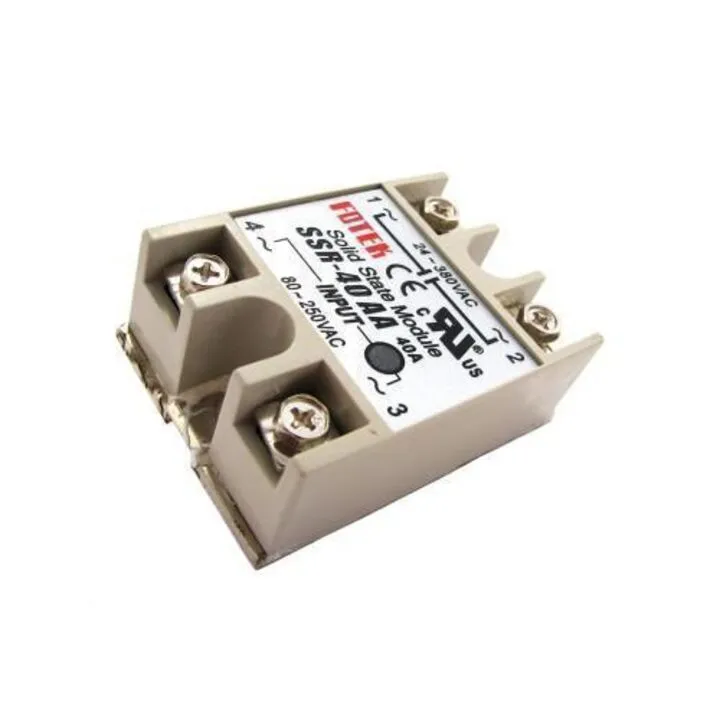

Однофазне твердотіле реле SSR-40AA 40А AC-AC SviLand

Однофазне твердотіле реле SSR-40AA AC-AC призначене для безконтактного перемикання електричних навантажень. Підходить для автоматизації та керування приладами в мережах змінного струму. Ключові особливості: розраховане на струм 40 А, має широкий робочий діапазон вхідної напруги 24–380 В та керування комутацією безпосередньо під час проходження сигналом нуля.

Чим зручний у повсякденному використанні

Таке реле зручно в проектах, де потрібне точне керування навантаженням і менше механічних вузлів у порівнянні з традиційними контактними реле. Пристрій працює від керувальної напруги в діапазоні 24–380 В і комутує мережу змінного струму, що спрощує інтеграцію в типові системи автоматики.

Що означають характеристики на практиці

Тип AC-AC означає, що навантаження і керована сторона працюють у мережі змінного струму. Номінальний струм навантаження 40 А задає верхню межу, в межах якої реле розраховане на комутацію. Важливий і діапазон вхідної напруги 24–380 В: він визначає, від якого сигналу керування реле можна запустити.

Конструкція та особливості

SSR-40AA є твердотілим пристроєм, тобто комутація виконується електронним способом. Управління здійснюється комутацією під час переходу сигналу через нуль. Схема передбачає однефазний формат та компактні габарити 6.3 х 4.6 х 2.3 см, маса приблизно 100 г. Модель має тепловий режим, який потрібно враховувати при монтажі з урахуванням умов охолодження.

Для яких задач підходить

Реле підходить для комутації навантажень змінного струму в автоматичних системах керування: включення потужних споживачів за командою від контролера, керування енергонавантаженнями через сигнал подачі керування 24–380 В та застосування в схемах, де потрібне перемикання при проходженні через нуль. Такий форм-фактор зручний для стендів і систем, де важлива повторюваність перемикань.

Що корисно перевірити перед покупкою

• Відповідність типу AC-AC: чи ваша мережа і навантаження працюють у змінному струмі.
• Робочу напругу та струм навантаження: номінальний струм 40 А має відповідати вашому режиму.
• Керувальну напругу: вхід 24–380 В повинен збігатися з сигналом керування в системі.
• Умови монтажу та охолодження: у характеристиках є дані про температурний діапазон і теплові параметри.

Характеристики

• Тип: AC-AC
• Номінальна вхідна/керувальна напруга: 24–380 В (змінний струм, 50/60 Гц)
• Номінальна напруга навантаження: 24–380 В змінного струму
• Номінальний струм навантаження: 40 А
• Макс. короткочасний струм: 410 А
• Ток утечки: 3 мА
• Час відгуку на вхідний сигнал: не менше 10 мс
• Діелектрична міцність: понад 2.5 кВ АС / 1 хв
• Спротив ізоляції: понад 50 МОм / 500 В DC
• Діапазон робочих температур: -20...+80 °C
• Габарити: 6.3 х 4.6 х 2.3 см
• Маса: приблизно 100 г
