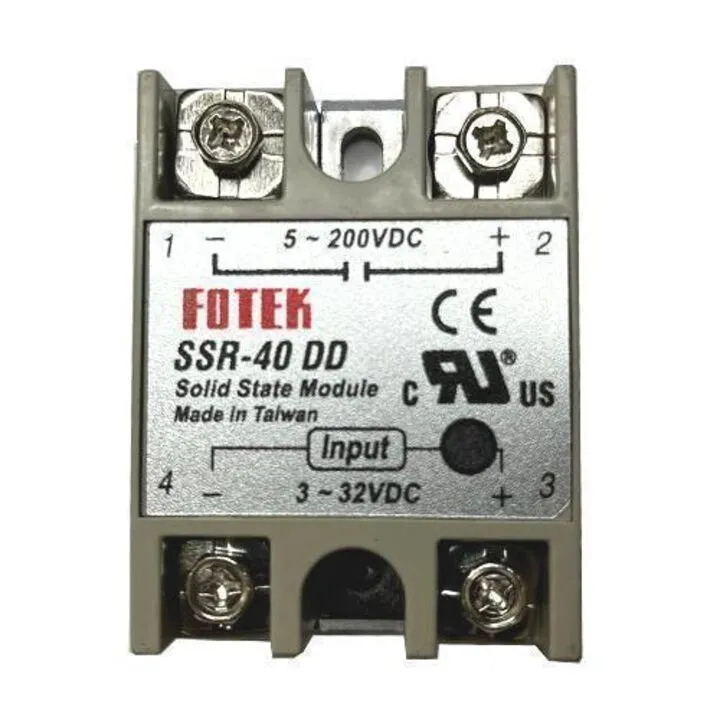

Однофазне твердотільне реле SSR-40DD 40А DC-DC

Твердотільне реле SSR-40DD призначене для безконтактного керування навантаженням на постійному струмі. Підходить для систем, де важливі швидке перемикання і довший ресурс у порівнянні з традиційними механічними рішеннями. Модель DC-DC має вхід 3–32 В та розрахована на струм навантаження до 40 А. Також є захист від перенапруг при належному виборі режиму.

Чим зручний у повсякденному використанні

Це реле працює як електронний комутатор: керування подається через вхід постійного струму, а комутація виконується напівпровідниковим вузлом. В установках без зайвих рухомих частин зручно використовувати його в керуванні нагрівом, освітленням або керуванням потужними DC-вузлами, де потрібна стабільна логіка перемикання.

Що означають характеристики на практиці

Номінальний струм навантаження 40 А важливий, щоб підібрати реле під потужність DC-ланцюга. Діапазон вхідної напруги керування 3–32 В відповідає типовим низьковольтним сигналам керування. Межі робочої напруги навантаження 5–200 В DC допомагають узгодити реле з вашими джерелами живлення.

Конструкція та особливості

Модель SSR-40DD виконана у форматі DC-DC та однофазного твердотільного реле. Комутація здійснюється контактним вузлом без механічного контактного перемикача. У корпусі передбачено радіаторну/теплопередавальну поверхню (наявність і спосіб встановлення визначаються монтажем у вашому обладнанні). Розміри складають 6.3×4.6×2.3 см, вага — близько 100 г.

Для яких задач підходить

Реле корисне в системах керування навантаженнями на DC: для схем з нагрівачами, електротехнічними перетворювачами, керуванням індуктивними або резистивними споживачами (за умов відповідності діапазонам навантаження). Підійде для проектів автоматизації, стендів та вузлів, де потрібно керувати потужністю сигналом постійного струму та уникати механічного зносу контактів.

Що корисно перевірити перед покупкою

• Чи відповідає ваша вхідна логіка керування діапазону 3–32 В DC.
• Чи узгоджується напруга навантаження з межами 5–200 В DC.
• Чи підходять параметри струму навантаження (номінальний 40 А) до ваших режимів.
• Умови охолодження: не забувайте про тепловідвід під час тривалої роботи.

Характеристики

• Тип: DC-DC
• Номінальна напруга керування: 3–32 В постійного струму
• Напруга вмикання/вимикання: вкл > 2.4 В / викл < 1 В
• Ток спрацьовування: 7.5 мА / 12 В
• Метод управління: комутація під час проходу струму через нуль. Захист від неправильного розміщення не заявляється; дотримуйтесь умов керування.
• Граничний струм: 410 А
• Номінальна напруга навантаження: 5–200 В постійного струму
• Подвійна напруга: 1.6 В/25 °С
• Номінальний струм навантаження: 40 А
• Макс. короткочасний струм: 410 А
• Струм витоку: 3 мА
• Час відгуку на вхідний сигнал: не менше 10 мс
• Діелектрична міцність: понад 2.5 кВ AC / 1 хв
• Сопротивление изоляции: более 50 МОм / 500 В DC
• Діапазон робочих температур: -20…+80 °С
• Розмір: 6.3×4.6×2.3 см
• Вага: прибл. 100 г

Важливо врахувати при використанні

• Твердотільні реле SSR керуються електронними схемами, тому важливо дотримуватися правильної полярності та режимів керування.
• Встановлюйте реле в електробезпечних умовах і з урахуванням вимог вашого обладнання щодо тепловідведення та підключення.
• Не використовуйте реле поза межами заявлених параметрів навантаження та керування.
