Плата аналізатора спектру і генератора сигналів SA6 для радіомоніторингу до 6ГГц
- Модель: 165714
- Артикул: 7000007714
- доставимо на

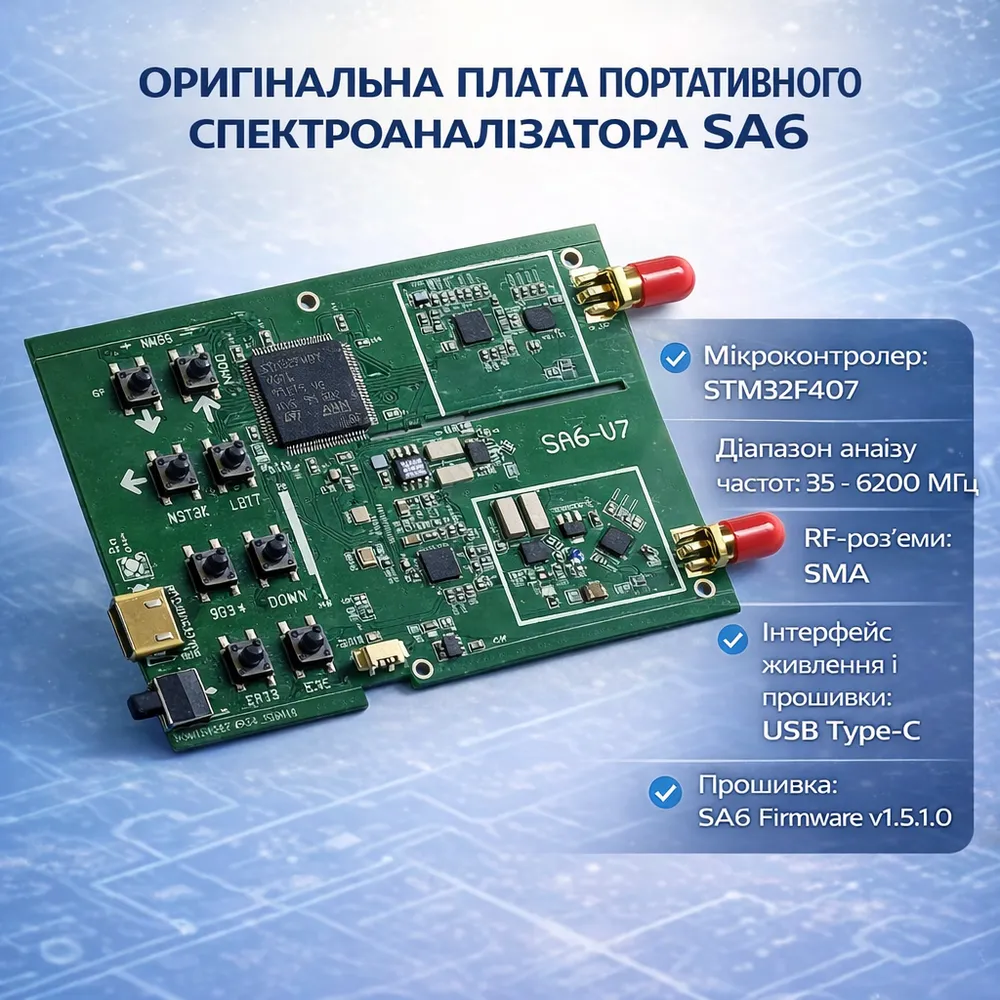

Оригінальна електронна плата портативного спектроаналізатора SA6, призначена для самостійного складання пристрою, інтеграції в користувацькі проєкти та модифіковані вимірювальні рішення. На відміну від готового приладу SA6, ця версія постачається без корпусу, дисплея й акумулятора.
В основі плати використовується високопродуктивний мікроконтролер STM32F407, що забезпечує оброблення радіочастотних сигналів і роботу в режимах спектроаналізатора та генератора сигналів. На платі встановлена прошивка SA6 версії 1.5.0.
Живлення, прошивка та обмін даними відбуваються через роз'єм USB Type-C. Під'єднання зовнішнього дисплея, органів керування й Li-ion акумулятора виконується через відповідні роз'єми на платі. Радіочастотні входи та виходи реалізовані на SMA-роз'ємах, що дає змогу безпосередньо під'єднувати антени та вимірювальні тракти.
Плата підходить для таких завдань, пов'язаних з аналізом ВЧ-сигналів:
аналіз радіочастотних трактів і пошук джерел несправностей за спектром;
спектроаналіз радіочастотних сигналів;
контроль і настроювання параметрів ВЧ-передавачів за спектром;
пошук і виявлення джерел радіочастотного випромінювання;
настроювання й контроль роботи високочастотних фільтрів і генераторів;
моніторинг радіочастотної активності в діапазонах, використовуваних БПЛА.
Плата може використовуватися як радіочастотний приймальний модуль у складі систем радіомоніторингу та радіотехнічної розвідки. За наявності зовнішнього програмного забезпечення, обчислювального блока та спеціалізованих антен плата може застосовуватися як елемент систем виявлення БПЛА.
Сама по собі плата не є автономним детектором дронів і не виконує автоматичну ідентифікацію, класифікацію або визначення координат джерела сигналу.
- Мікроконтролер: STM32F407
- Прошивка: SA6 Firmware v1.5.1.0
- Діапазон аналізу частот: 35 - 6200 МГц
- Діапазон вимірювань: 35 - 4500 МГц
- Хвильовий опір RF-входів/виходів: 50 Ом
- КСВ: <1.5
- Вбудований атенюатор: 0–30 дБ
- Вихідна потужність генератора: –15...-25 дБм
- Максимальна вхідна потужність: до +10 дБм (без атенюації)
- Максимальне вхідне DC-напруга: 25 В
- Інтерфейс живлення і прошивки: USB Type-C
- RF-роз'єми: SMA
- Розміри плати (без урахування роз'ємів): 131 х 69 х 2.8 мм
- Вага: 37 г
