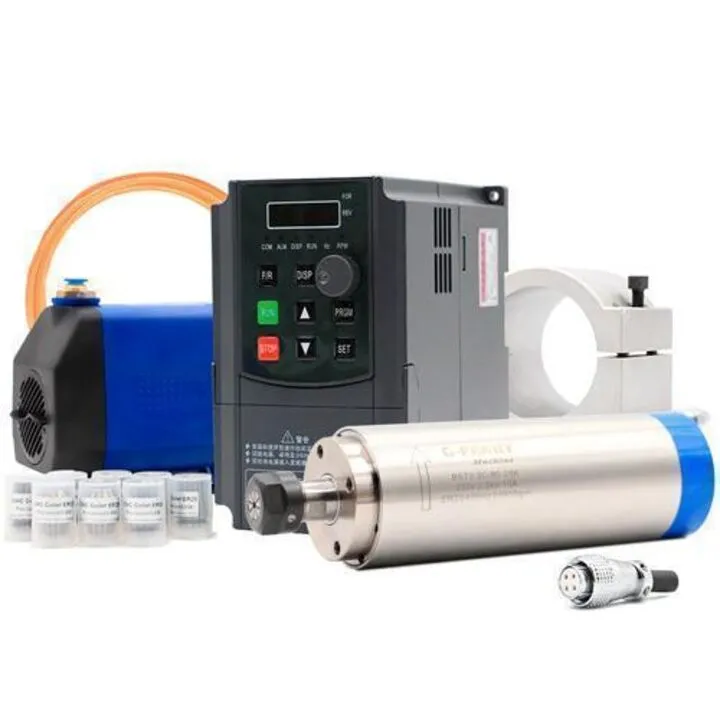

Шпиндель 2.2кВт ER20 80мм з водяним охолодженням для ЧПУ, набір, кераміка

Набір, що включає найнеобхідніші комплектуючі для самостійного складання ЧПУ верстата, складається з:

• Шпиндель G-Penny BST2.2-80-24K

Якісний та потужний шпиндель зі збільшеним крутним моментом (водяним охолодженням), який призначений для свердління, фрезерування, гравірування та обробки металу. Оснащений цанговим затиском ER20, що дозволить кріпити фрези з хвостовиком великого діаметру, тим самим підвищуючи його функціональність.
Водяне охолодження відбувається за рахунок примусової циркуляції рідини, що охолоджує, через сорочку всередині корпусу шпинделя.

• Ефективне охолодження незалежно від оборотів шпинделя
• Стабільний температурний режим підшипників
• Номінальна потужність: 2.2 кВт
• Максимальна швидкість: 24000 об/хв
• Тип цанги: ER20
• Тип охолодження: водяне
• Кількість підшипників: 4
• Вид підшипників: керамічні
• Частота: 400 Гц
• Номінальний струм: 10 А
• Кількість фаз: 3
• Кількість контактів: 4
• Напруга живлення: 220 В
• Обертання: менше 0.01 мм
• Температура робочого середовища: -10 ~ 40°C
• Матеріал: сталь
• Довжина: 247 мм
• Діаметр: 80 мм
• Вага: 5 кг

Зверніть увагу! Перш ніж під'єднати шпиндель до інвертора, потрібно зробити налаштування інвертора. Якщо цього не зробити, зростає можливість виходу з ладу обох комплектуючих.

• Інвертор YL620

Частотний перетворювач YL620 для керування електродвигуном (шпинделем) ЧПУ верстата. Дозволить вказати потрібну швидкість обертання, швидкість прискорення, зупинки та інші параметри. Оснащений додатковим комунікаційним портом RS485 для підключення зовнішнього керування.
Підключення шпинделя до інвертора здійснюється через гніздо на задній кришці шпинделя.

• Потужність: 2.2 кВт
• Вихідна частота: 0-400 Гц
• Максимальний робочий струм: 10 А
• Напруга живлення: 220 В
• Кількість вихідних фаз: 3
• LED-дисплей для налаштування та відображення параметрів
• Управління: 8 кнопок та потенціометр
• Вбудований вентилятор та вентиляційні отвори
• Матеріал: ударостійкий пластик
• Розмір: 17 x 10.5 x 13.5 см
• Вага: 1230 г
• Інструкція англ. мовою в комплекті

• Занурювальна помпа RY-3500

Занурювальний водяний насос для забезпечення циркуляції рідини, що охолоджує, в шпинделі. Кріпиться на 4 присоски, що йде в комплекті. Також комплектується перехідним штуцером із швидкою фіксацією шланга 8 мм.

• Потужність: 80 Вт
• Продуктивність: 3500 л/год
• Максимальна висота підйому води: 3.5 м
• Робоча напруга: 220 В
• Ступінь захисту: IPX8
• Матеріал: ударостійкий пластик
• Розмір: 13.5 х 9.5 х 12 см (включаючи ручку)
• Довжина дроту живлення: 135 см
• Вага: 680 г

• Кронштейн

Спеціальний кронштейн у вигляді хомута, що розрізає, для кріплення шпинделя до плоскої поверхні верстата або каретки. Виготовлений із суцільнолитого алюмінію. Комплектується 3 гвинтами, один з яких (посередині) є віджимним для фіксування шпинделя на місці.

• Діаметр отвору: 80 мм
• Розмір основи: 14.7 х 7.8 х 1.3 см
• Вага: 1045 г

Зверніть увагу! Отвори в основі кронштейна для кріплення до верстата потрібно просвердлити самостійно.

• Трубка

Поліуретанова гнучка трубка для охолодження шпинделя.

• Зовнішній діаметр: 8 мм
• Внутрішній діаметр: 5 мм
• Мінімальний радіус вигину: 19
• Робоча температура: від -5°C до 50°C
• Довжина: 5 м

Колір трубки може відрізнятись від представленого на картинці до лота.

• Цанги ER20

Набір із 10 цанг (з різним діаметром отворів) під патрон ER20 для шпинделя ЧПУ-верстата.

• Зовнішній діаметр: 21 мм
• Висота: 31.5 мм
• Точність ≤ 0.008 мм
• Діаметр внутрішнього отвору: 3.175 мм, 4 мм, 6 мм (2шт), 6.35 мм, 8 мм (2шт), 10 мм, 12 мм, 12.7 мм
• Матеріал: вуглецева сталь

Дана модель шпинделя оснащена керамічними підшипниками, які стійкі до високих та низьких температур. Керамічні підшипники мають низький коефіцієнт тертя, низький рівень шуму та тривалий термін служби. І більше підходять для використання шпинделя для алюмінію та твердої деревини.
