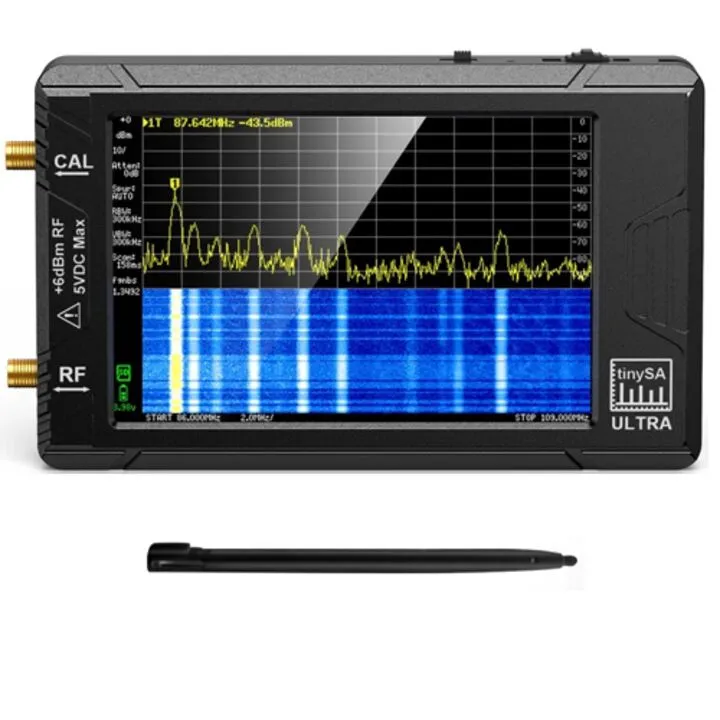

Векторний аналізатор ланцюгів 100кГц-5.3ГГц, генератор сигналів TinySA Ultra

TinySA Ultra – продовження розвитку лінійки відомого та компактного векторного аналізатора TinySA. Нова модель працює в надширокому діапазоні частот, і дозволяє спостерігати та виявляти радіосигнали практично будь-якого радіопристрою. Прилад має великий резистивний сенсорний дисплей, а ємний акумулятор забезпечить тривалий час автономної роботи.

Характеристики аналізатора спектра:

• Частотний діапазон: від 100 кГц до 800 МГц у звичайному режимі та до 5.3 ГГц у режимі Ultra
• Вхідний опір: 50 Ом (коли атенюатор включено на 10 дБ або більше)
• Регульований ручний або автоматичний вхідний атенюатор сигналів діапазоном від 0 до 31 дБ з кроком 1 дБ
• Максимальний вхідний рівень сигналів +10 дБм із вимкненим атенюатором
• Максимальний короткочасний рівень: +20 дБм із включеним атенюатором 30 дБм
• Максимальна вхідна потужність, що рекомендується: +5 дБм з атенюатором, що працює в автоматичному режимі
• Крапка компресії в 1 дБ на -1дБм з вимкненим атенюатором
• Роздільна здатність детектора потужності: 0.5 дБ (лінійність залежно від частоти +/-2 дБ)
• Абсолютна точність детектора рівня потужності після калібрування: +/-2 дБ
• Вбудований МШУ на 20 дБ LNA з рівнем шуму 5 дБ
• Найнижчий помітний сигнал без LNA на частоті 30 МГц при використанні смуги пропускання з роздільною здатністю 30 кГц -102 дБм
• Найнижчий помітний сигнал з LNA на частоті 30 МГц при використанні смуги пропускання роздільної здатності 200 Гц -145 дБм
• Фазовий шум -90 дБ/Гц на зміщенні 100 кГц та -120 дб/Гц на зміщенні 1 МГц
• Динамічний діапазон при використанні смуги пропускання з роздільною здатністю 30 кГц 70 дБ
• Дозволяючі фільтри: 0.2, 1, 3, 10, 30, 100, 300, 600 та 850 кГц
• Роздільна здатність сканування: 51, 101, 145, 290 або 450 пікселів
• Швидкість сканування: більше 1000 пікселів в секунду
• Вихід на навушники для прослуховування демодульованого сигналу

Характеристики генератора сигналів:

• Синусоїдальний сигнал з рівнем гармонік менше -40 Дб в діапазоні від 100 кГц до 800 МГц
• Рівень вихідного сигналу з кроком 1дБ: у діапазоні від -113 дБм до -18 дБм
• Точність вихідного рівня +/- 2 дБ до 800 МГц в діапазоні від -72 дБм до -18 дБм, менша точність нижче -72 дБм, ще менша точність нижче -110 дБм
• Діапазон частот від 44 Гц до 800 МГц
• Окремі налаштування за модулюючим сигналом для AM та FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або режим ГКЧ у вибраному діапазоні
• Глибина модуляції AM від 10 до 100%
• Девіація частоти FM від 1 кГц до 300 кГц
• Калібрувальний генератор: генератор меандру з рівнем виходу -35.6 дБм. Підключається до виходу CAL. Частоти фіксовані 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц

• Сенсорний кольоровий резистивний дисплей, діагоналлю 4″
• Роз'єм для карт пам'яті MicroSD
• Вбудований акумулятор, ємністю 3000 мАг. Заряджання через роз'єм USB Type-C
• Матеріал корпусу: пластик
• Розміри: 11.5 x 7.2 x 2.3 см
• Вага комплекту: 360 г
• Комплектація: векторний аналізатор TinySA Ultra, телескопічна SMA-антена, два SMA-кабелі, кабель USB Type-C, пластиковий стілус.
