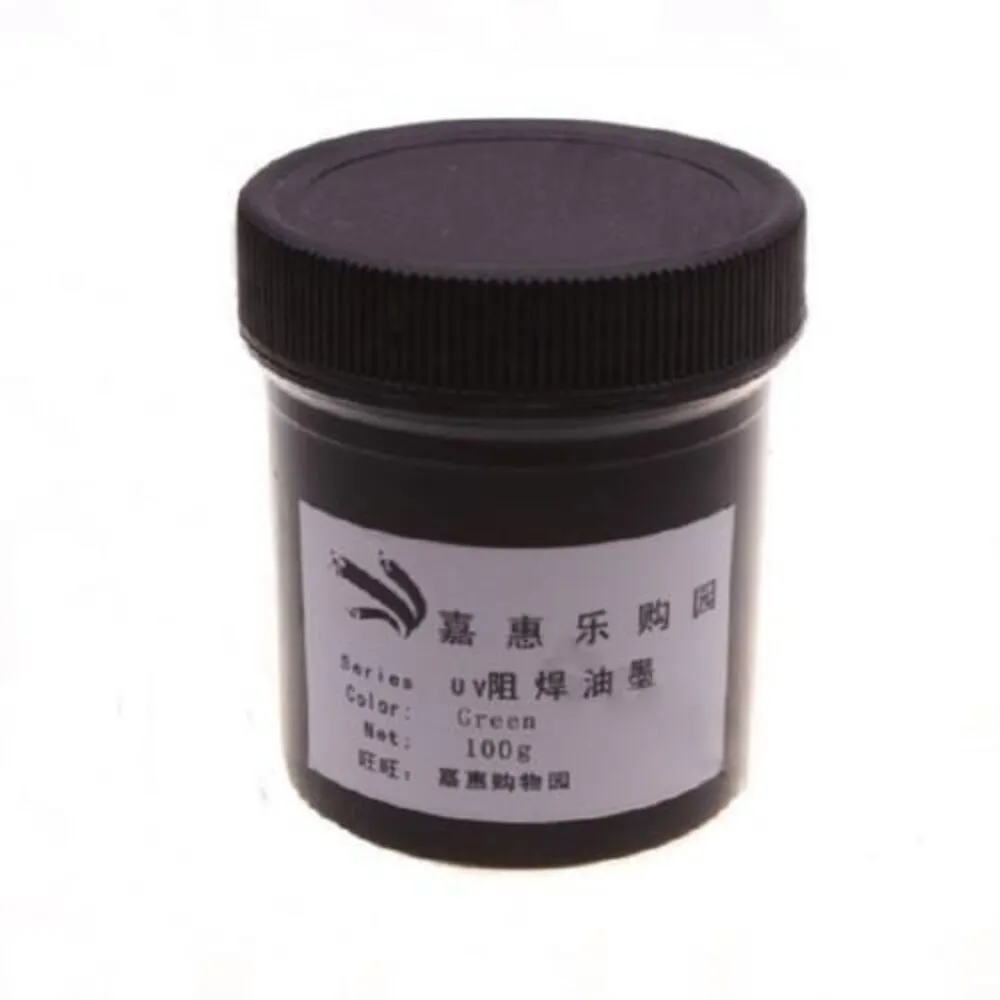

Захисна, паяльна маска для печатних плат SviLand, 160002

Захисна, паяльна маска для друкованих плат призначена для покриття робочих зон на PCB перед подальшим процесом пайки. Вона допомагає ізолювати ділянки плати та зменшує ризик небажаного контакту компонентів чи припою. Підходить для радіоаматорських, навчальних та виробничих задач, де важлива акуратність нанесення шару.

Чим зручний у повсякденному використанні

Маса розрахована на роботу з платами та зручна для нанесення перед пайкою: її можна відносно рівномірно розподіляти тонким шаром. Після формування плівки на платі маска виконує бар’єрну роль і задає зрозумілі контури зон, де працюють струмопровідні елементи.

Що означають характеристики на практиці

В’язкість 4–6 м/хв (склад 4–6 мм/мм) допомагає підтримувати контрольовану плинність під час нанесення. Стійкість до розплавлення під час заданих умов (260±5°C протягом 3 циклів) важлива, коли припій проходить температурний вплив. У складі заявлена маса нетто 100 г, тож зручно планувати обсяг робіт.

Конструкція та особливості

Це паяльна маска у вигляді складу з ультрафіолетовим затвердінням. Перед використанням важливо врахувати колір головного шару: зелений, білий, червоний, синій або чорний. Очікуваний результат формує плівку на основі ультрафіолетового опромінення, тому процес роблять керованим за часом впливу.

Для яких задач підходить

Підходить для захисту та маркування зон на PCB під час процесів, пов’язаних із пайкою. Може бути корисною в майстернях для підготовки плат перед встановленням компонентів, а також у навчальних/лабораторних проектах, де потрібно повторюване нанесення захисного шару.

Що корисно перевірити перед покупкою

• Підібрати потрібний колір маски під ваш шаблон/контроль зон.
• Оцінити тип робочого процесу: нанесення + УФ-затвердіння та час опромінення.
• Спланувати обсяг робіт (нетто 100 г) та наявність умов для стабільного процесу.
• Переконатися, що технологічні режими вашої ділянки відповідають параметрам із опису.

Характеристики

• Призначення: захисна, паяльна маска для печатних плат PCB
• Тип затвердіння: ультрафіолетове
• Маса: 100 г
• Колір плівки: зелений, білий, червоний, синій, чорний
• В’язкість (при 25°C): 200±50
• Товщина ламп для затвердіння: ртутна лампа 80 Вт/см, 3 лампи
• Відстань експонування: 10 см
• Скорость конвеєра: 4–6 м/хв
• Адгезія: 100/100
• Твердість: 5 H
• Стійкість до розплавлення при 260±5°C: 3 цикли
• Сорбція/опір електричної ізоляції (після): після 72 год — 1012 Ом
• Діелектрична міцність: не менше 500 В/м
• Умови зберігання: 22±2°C, 55±5% вологість
